Vision Pro视觉工具介绍四 CogFindCircleTool

在工业视觉中,找圆工具与卡尺工具算是用得比较多的工具了。今天介绍的是康耐视的找圆工具CogFindCircleTool。咱们依旧接着上一次的教程讲(在特征图像位置建立坐标系),建议从头观看本系列教程。

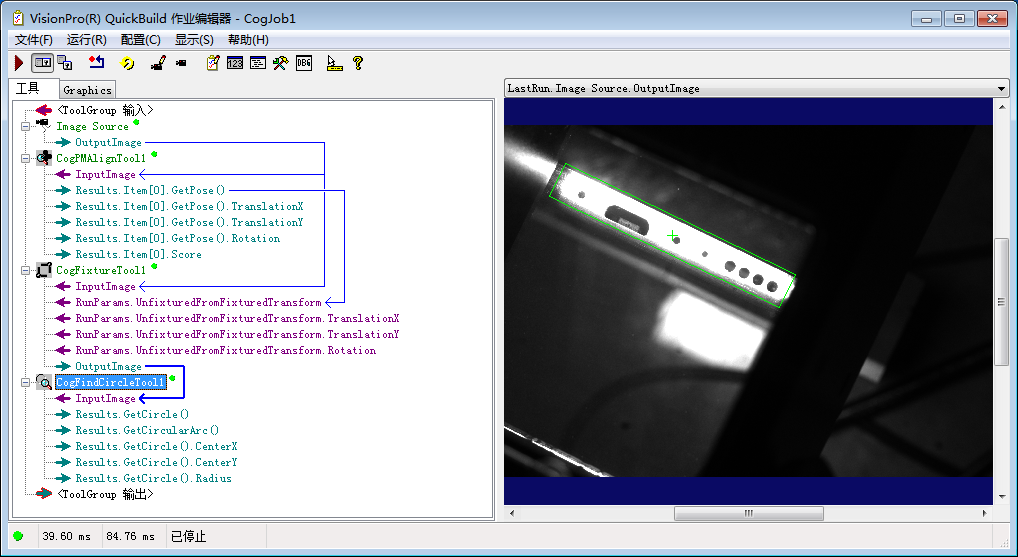

第一步首先用visionPro打开我们上一次的项目,进入流程编辑页面,在工具箱中找到CogFindCircleTool工具,并将它放在流程的最后,如下图所示。

visionPro工业视觉教程

visionPro工业视觉教程

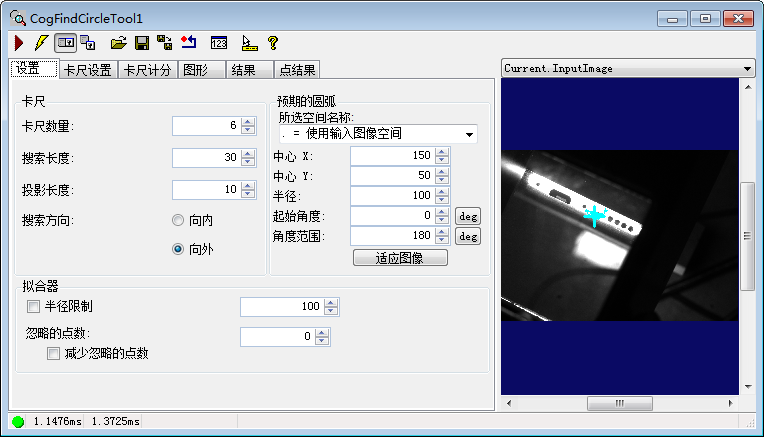

第二步,双击打开该工具,进入编辑页面。

visionPro工业视觉教程

visionPro工业视觉教程

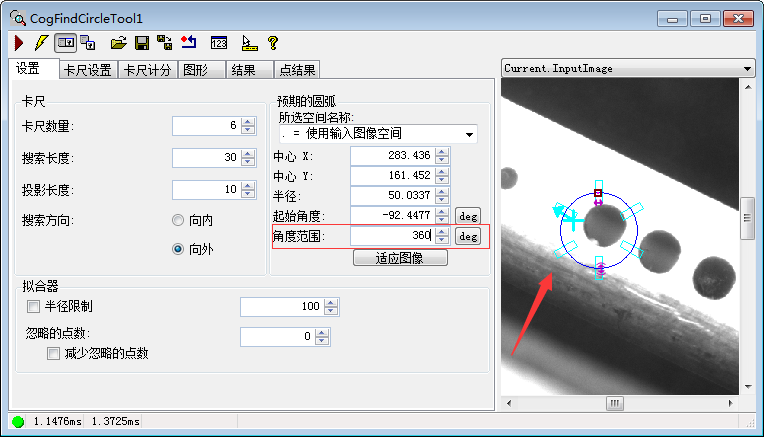

第三步,将角度范围改成360.并在右边的图形中将工具拖到要寻找的区域位置,如下图。

visionPro工业视觉教程

visionPro工业视觉教程

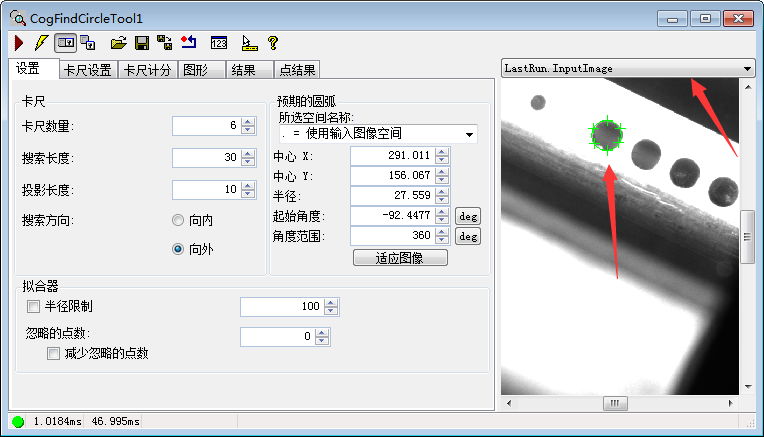

第四步,调整好工具大小和位置后,点击左上角的运行按钮,运行后选择右边的图像上方的下拉选择框选择lastrunimage。即可看到绿色的找到的圆形。

visionPro工业视觉教程

visionPro工业视觉教程

到此,我们就成功找到了图形中的圆形,并得到该圆的半径等数据,数据如何获取我们在后面的课程中再讲!欢迎关注代码狗工业视觉教程

感觉很棒!可以赞赏支持我哟~

赞(8) 打赏

评论 4

  1. #2

    我现在有也是有一个项目,就是找圆,但是机械家具不是很好,所以到导致每一次过来的工件位置不同,这样子拟合出来的圆就会不准,明明圆仔这样位置,可是拟合出来的圆却在别的位置,我就是想问问一下,怎么跟随的问题,这个问题困着我很久了,有人说用blob,不过还是不懂,我现在描述的问题也不知道有没有描述好,期待有相关跟随的教程,非常期待。谢谢 我会继续续费VIP 并带着同事一起来code dog

    codedog4个月前 (03-28)回复
    • 你是说你用visionPro找圆,当圆发生移动后就找不到或者找不准是吗?关于搜索特征的跟随,我明天更新个教程。欢迎关注。

      代码狗4个月前 (03-28)回复
  2. #1

    具体的参数设置你并没有写清哎

    克里斯同学1年前 (2018-03-29)回复
    • 这里只写了最常用的,最基础的使用方法,更深层次的有时间再发

      daimadog1年前 (2018-03-29)回复
×
