康耐视相机硬触发接线及VisionPro程序设置教程

重要:本文最后更新于2020-05-01 07:55:55,某些文章具有时效性,若有错误或已失效,请在下方留言或联系代码狗

硬触发很少用到,一般是配合别的系统才会用到,所以一直没写硬触发的教程。相较于软触发而言,硬触发操作复杂,我个人是不喜欢用它的。不喜欢用是一回事,至少得学会怎么使用才行。下面一起来看看康耐视的相机硬触发应该怎么做,别的相机参阅相机针脚功能。巴斯勒相机与康耐视相机通用的,可以参考本文。

所需材料

  • 12V直流电源
  • 带io的相机电源线
  • 康耐视500W相机一个
  • visionpro 8.3软件
  • visual studio 2012

康耐视相机针脚图

相机针脚图太难画了,这里我就不提供相机针脚图,只提供电源线插头的针脚图,自己对应就行了,注意看图方向问题,别搞反了。

康耐视相机硬触发接线及VisionPro程序设置教程

康耐视相机硬触发接线图

  1. 电源正极+12V
  2. Input1输入,+12V
  3. 不接
  4. Output1输出
  5. I/O公共端,接负极
  6. 电源负极

visionpro工具设置

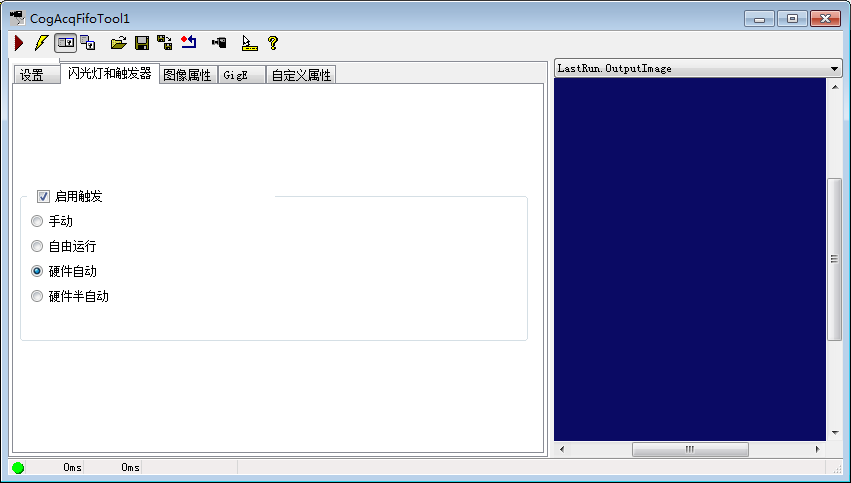

使用CogAcqFifoTool工具设置取像方式,参考如下设置

康耐视相机硬触发接线及VisionPro程序设置教程

康耐视相机硬触发接线及VisionPro程序设置教程

C#控制触发

C#设置CogAcqFifoTool工具

要查看更多文章内容,请您先登录/注册

C#硬触发运行工具

部分变量使用上面的,不多写了。

tacq.Operator.Complete += new CogCompleteEventHandler(ToolAcq);
private void ToolAcq(object sender, CogCompleteEventArgs e) {
//vpp运行过程
}

配置好触发模式,注册硬触发事件后,就不用管了,给电就运行。
