VisionPro连接相机步骤,此取像非正常失败解决办法

重要:本文最后更新于2021-12-08 18:42:20,某些文章具有时效性,若有错误或已失效,请在下方留言或联系代码狗

VisionPro连接相机步骤,此取像非正常失败解决办法,来自群员本宫万年菜鸟。

一、修改相机与电脑IP地址在同一网段上

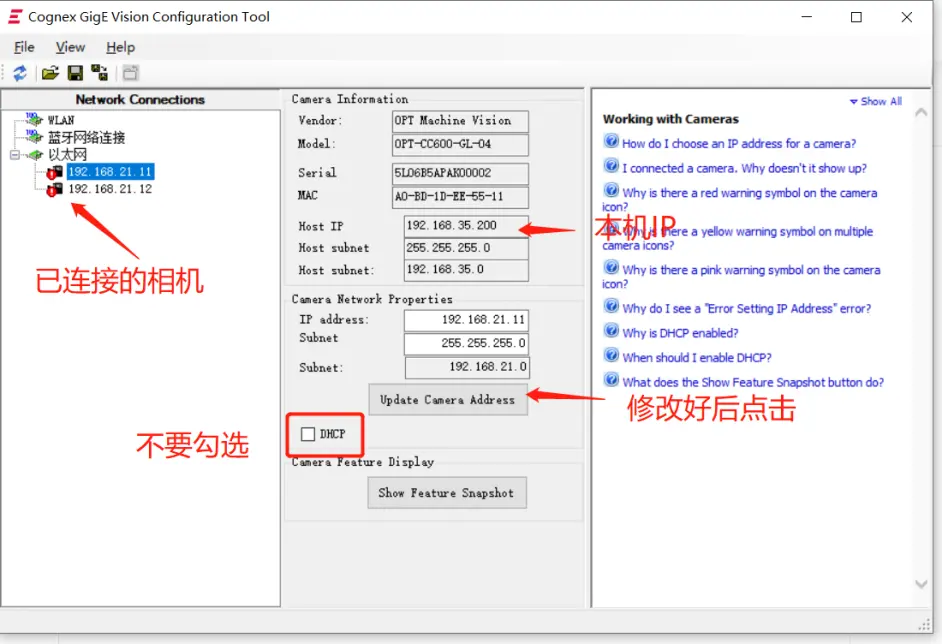

1、修改相机IP地址

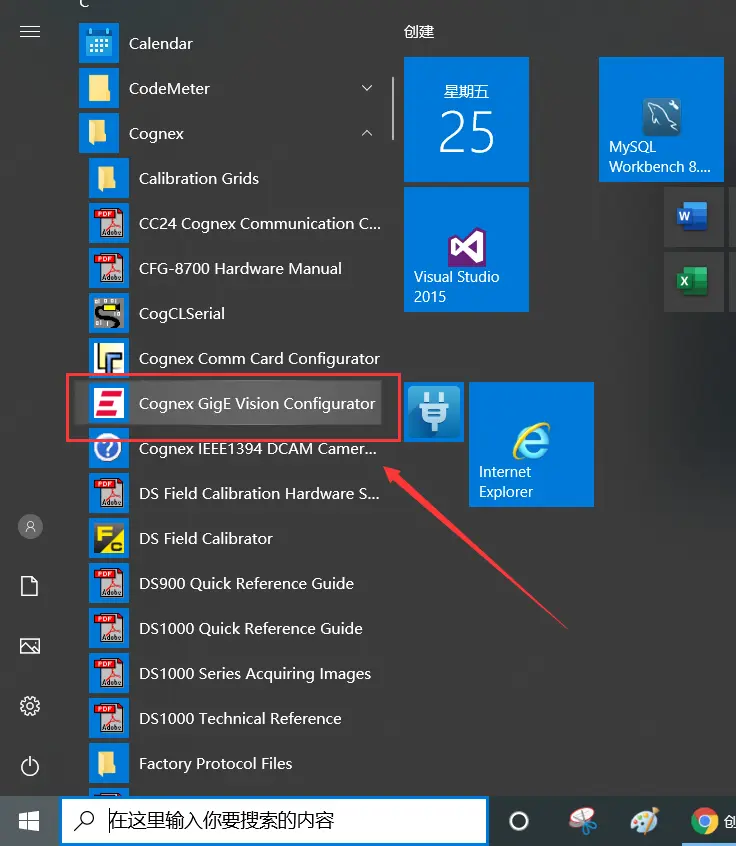

在菜单栏找到 “Cognex GigE Vision Configurator” ,可直接输出搜索。

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

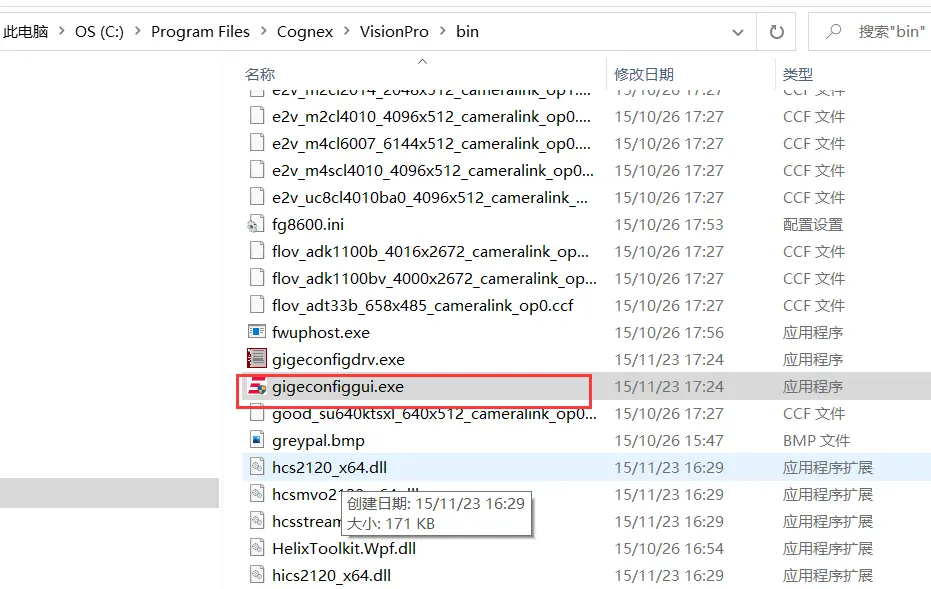

或者在visionPro默认安装目录下 “C:\Program Files\Cognex\VisionPro\bin”,找到“Cognex GigE Vision Configurator” 。

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

以管理员身份运行

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

2、修改本机IP地址

在知道相机地址的情况下,修改本机IP与相机在同一网段

控制面板–>网络和Internet–>网络连接

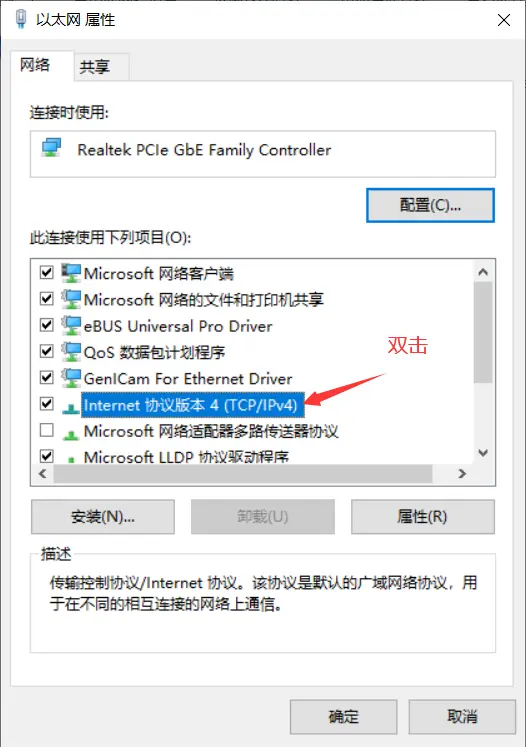

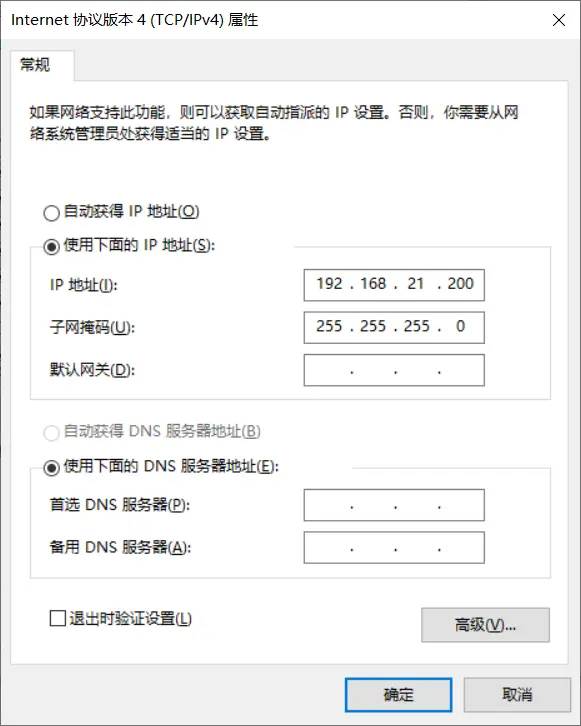

找到对应的以太网,右击–>属性,双击Internet协议版本4(TCP/IPv4),选择 使用下面的IP地址,然后更改地址与相机在同一网段,最后点击确定,更改完成。

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

二、此取像非正常失败!

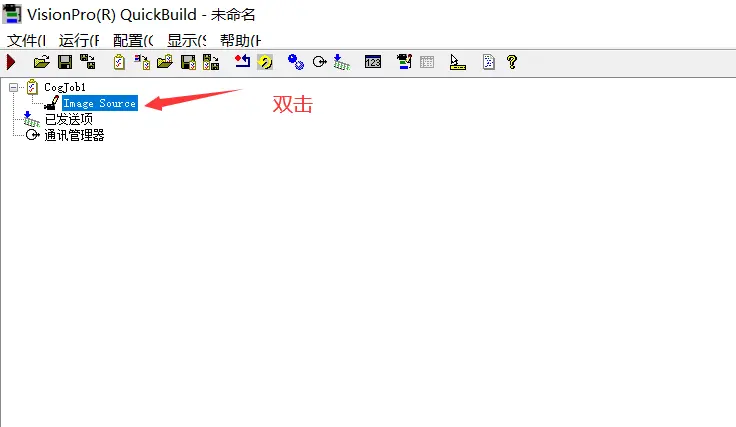

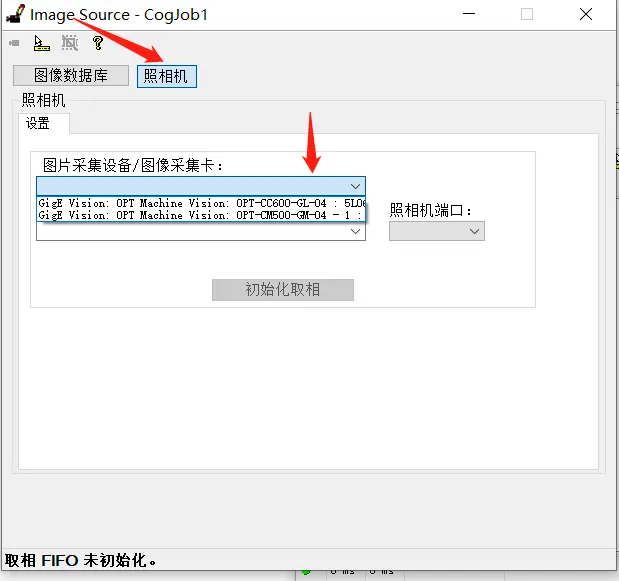

相机与电脑在同一网段上,打开VisionPro,双击默认作业下的Image Source,在弹出的窗口中,选择照相机,点击 “ 图片采集设备/图片采集卡” 下方的下拉框,可看见已连接的相机列表。

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

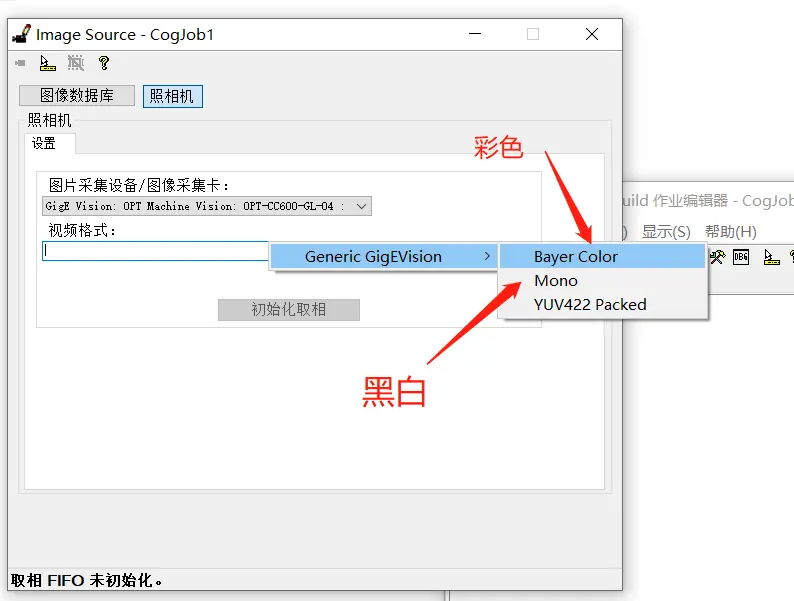

选择任意一个连接,点击视频格式–>Generic GigeVision–>Bayer Color,我这里是彩色相机,如要采集黑白图像,选择Mono,最后点击初始化取像,然后关闭窗口

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

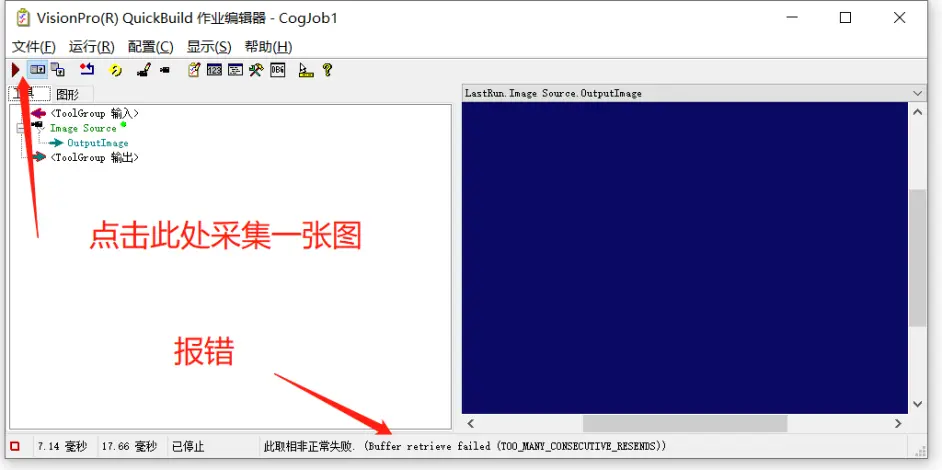

网络设置里没有做相应修改时,点击取图会报错,“此取像非正常失败”

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

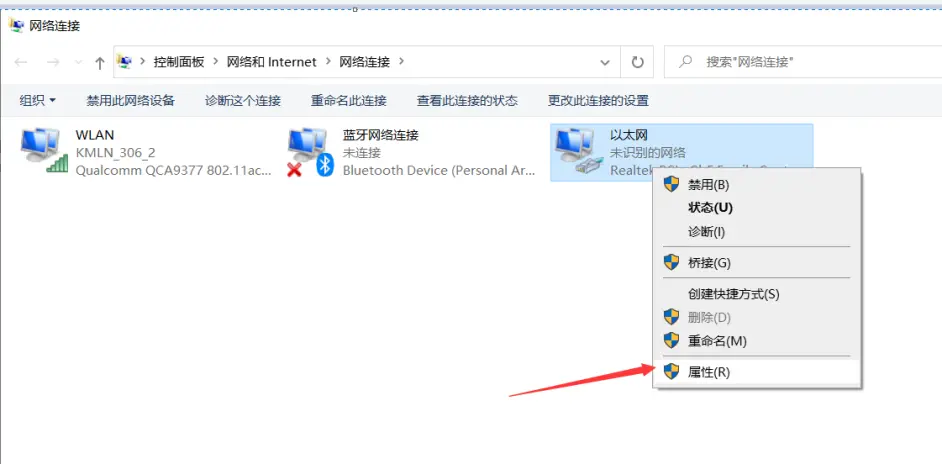

修改网络相关属性   控制面板–>网络和Internet–>网络连接

找到对应的以太网,右击–>属性,点击配置,

1、巨型帧调到最大

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

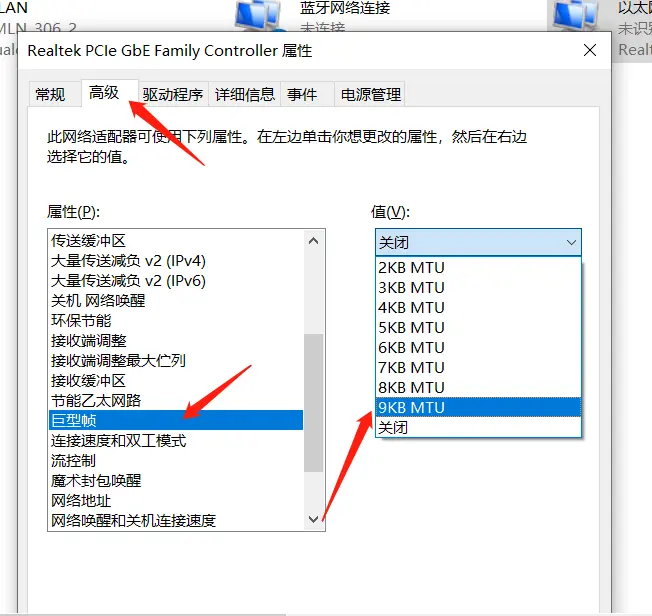

高级–>巨型帧,将值改到最大

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

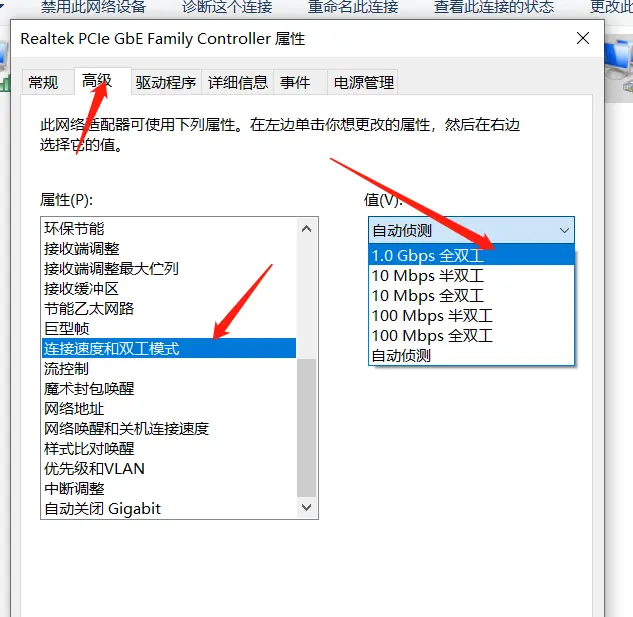

2、双工模式调到最大,全双工

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

3、检查是否有多余驱动,并卸载,这步很多人不知道

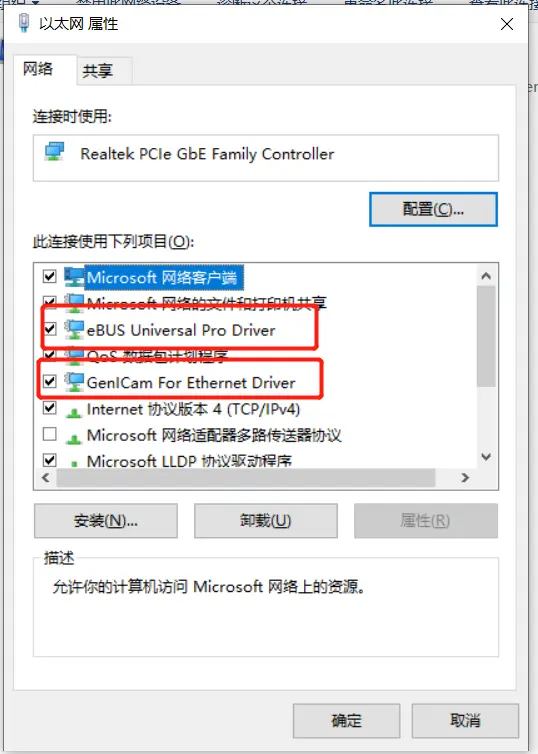

同样在以太网属性里面,我这里可以看到有两个Driver

第一个  eBUS Uinversal Pro Driver   是安装vp时安装上的,

第二个 GenlCam For Ethernet Driver 是我安装OPT相机软件时安装上的

同样,在安装别的相机软件的时候也会有相应的驱动安装上,还有安装halcon时也会有,这时,如果要使用VP采图,就必须要卸载其他驱动,只留 eBUS Uinversal Pro Driver,如果不适用vp采图,可卸载任意一个,但是无论如何只能保留一个,否则会相互影响。

VisionPro此取像非正常失败解决办法

VisionPro此取像非正常失败解决办法

修改完成后,重新打开vp,单次采集图像或实时图像就正常了。
