VisionPro通过已发送项获取运行结果

经过前面的教程我们已经可以正常获取我们项目中的visionPro运行结果,之所以没告诉大家这种简单方法,是为了让大家了解每个工具对象的属性和它的结构,因为在以后的实践中大家就会发现很多操作都需要知道工具的结构,灵活运用工具的各种属性可以帮助我们完成更加复杂的视觉项目。

我们先构建一个vpp项目,这里就不重复说明了,前面教程很清楚,文章后面有本文使用的vpp,需要实践的朋友可以下载试试。

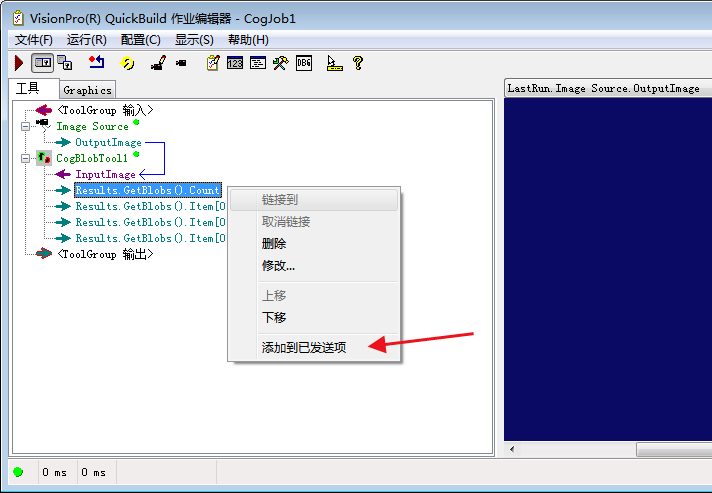

然后选择你需要通过已发送项获取的数据,比如我需要斑点工具找到了多少个斑点,那么我就右键斑点工具下面的斑点数量值,选择添加到已发送项。

VisionPro通过已发送项获取运行结果

VisionPro通过已发送项获取运行结果

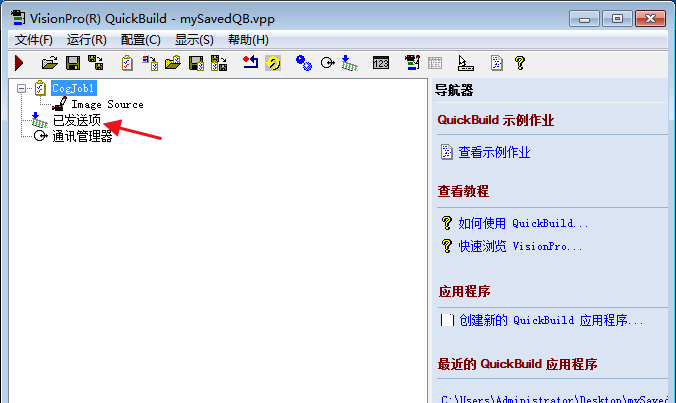

然后我们可以在已发送项列表里看到刚刚添加的这个值路径,name可以自己编辑,如下图

VisionPro通过已发送项获取运行结果

VisionPro通过已发送项获取运行结果

VisionPro通过已发送项获取运行结果

VisionPro通过已发送项获取运行结果

然后我们在C#代码中这样获取结果

首先老规矩声明全局变量加载vpp文件:

private CogJobManager myjobmanger;
//适当位置加载文件
 myjobmanger = (CogJobManager)CogSerializer.LoadObjectFromFile(@"C:\Users\Administrator\Desktop\mySavedQB.vpp"

然后运行这个jobmanger,注意,以前我们是运行job管理器中的某个job,这里运行得是整个job管理器。

 myjobmanger.Run();

然后就取结果了

Cognex.VisionPro.ICogRecord temprecord; //声明发送项结果对象
Cognex.VisionPro.ICogRecord toprecord = myjobmanger.UserResult();//取得结果对象并赋值
if (toprecord == null) return;//如果等于空,则没有取到数据

//重点,通过结果对象的SubRecords的key取结果值,里面的字符串就是发送项里面的name
temprecord = toprecord.SubRecords[@"Tools.Item[""CogBlobTool1""].CogBlobTool.Results.GetBlobs().Count"];
if (temprecord != null)//判断有没有结果
{
label1.Text= temprecord.Content.ToString();
}
// 获取有效的图像记录
temprecord = toprecord.SubRecords["ShowLastRunRecordForUserQueue"];
if (temprecord != null)
{

//获取最后一次运行记录
temprecord = temprecord.SubRecords["LastRun"];
if (temprecord != null)
{
//获取Image Source工具最后一次记录的输出图像
temprecord = temprecord.SubRecords["Image Source.OutputImage"];
if (temprecord != null)
{
cogRecordDisplay1.Record = temprecord;
cogRecordDisplay1.Fit(true);
}
}
}

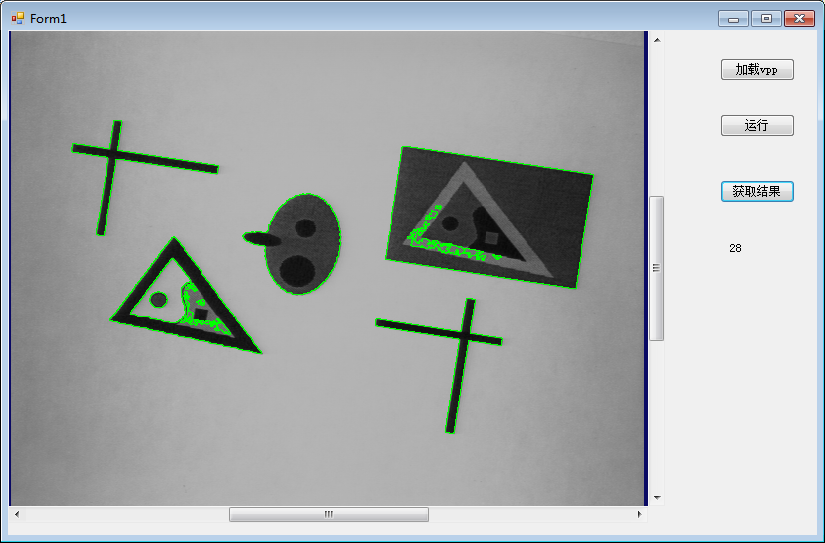

最终结果如下图,效果和我们以前的一样,只是这种方法更适合job多,并且都要执行的场景。

VisionPro通过已发送项获取运行结果

VisionPro通过已发送项获取运行结果
