VisionPro连接GIGE相机设置教程

百亿补贴,品牌正品,官方补贴,买贵必赔!:https://m.tb.cn/h.4C7KqyL或复制淘口令 ¥Rir2XQLxY6L¥
重要:本文最后更新于2020-04-16 08:40:38,某些文章具有时效性,若有错误或已失效,请在下方留言或联系代码狗

VisionPro怎么连接GIGE相机?写了这么多visionpro教程发现好像没写基础教程,导致很多新学者跑来问我很多简单问题。为了完善本站visionpro系列教程,最近会补充一些基础教程,方便新学者快速入门。

安装好visionpro后,需要激活许可证才能使用,土豪用狗的请无视。

visionpro安装教程:VisionPro视觉开发视频教程一[软件环境的安装]

visionpro紧急许可证使用:Vision Pro 8.2版本紧急许可证重复激活办法

visionpro紧急许可证须知:Vision Pro紧急许可证注意事项

GIGE相机设置

  1. 将你的GIGE相机通过网线连接到电脑网口中。
  2. 关闭所有visionpro软件,打开开始菜单(就是屏幕左下角点开的那个)。
  3. 打开Cognex文件夹下的VisionPro文件中的Utilities文件夹,选择Cognex GigE Vision Configurator程序并打开它。

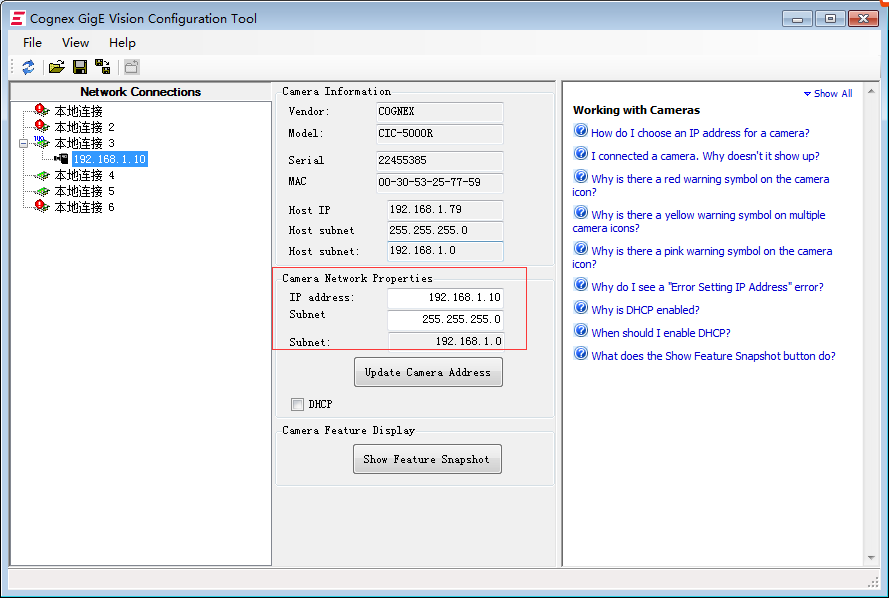

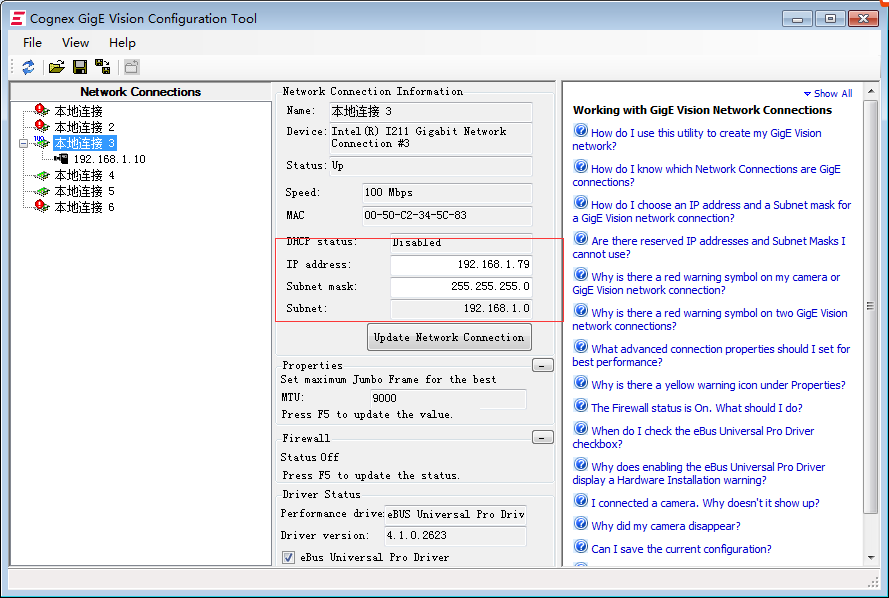

  4. 将电脑的ip与相机的ip设置在同一网段下,也就是说让它们处于同一局域网中,设置如下图所示:
    VisionPro连接GIGE相机设置教程

    VisionPro连接GIGE相机设置教程

    VisionPro连接GIGE相机设置教程

    VisionPro连接GIGE相机设置教程

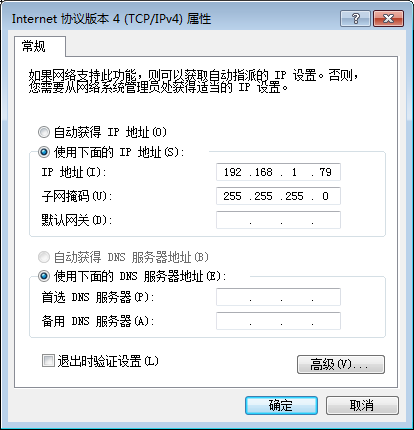

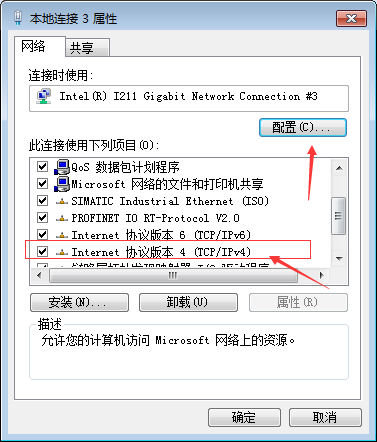

  5. 你可以使用这个工具设置电脑ip,也可以使用控制面板中的网络共享中心设置,总共需要设置两处,如下图所示:

    VisionPro连接GIGE相机设置教程

    VisionPro连接GIGE相机设置教程

  6. 设置ip信息

    VisionPro连接GIGE相机设置教程

    VisionPro连接GIGE相机设置教程

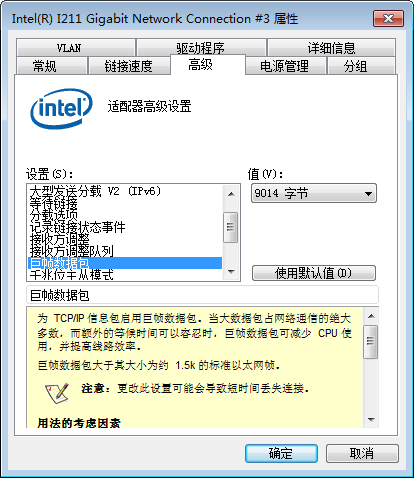

  7. 设置巨帧包,如果取像异常,检查此项设置。

    VisionPro连接GIGE相机设置教程

    VisionPro连接GIGE相机设置教程

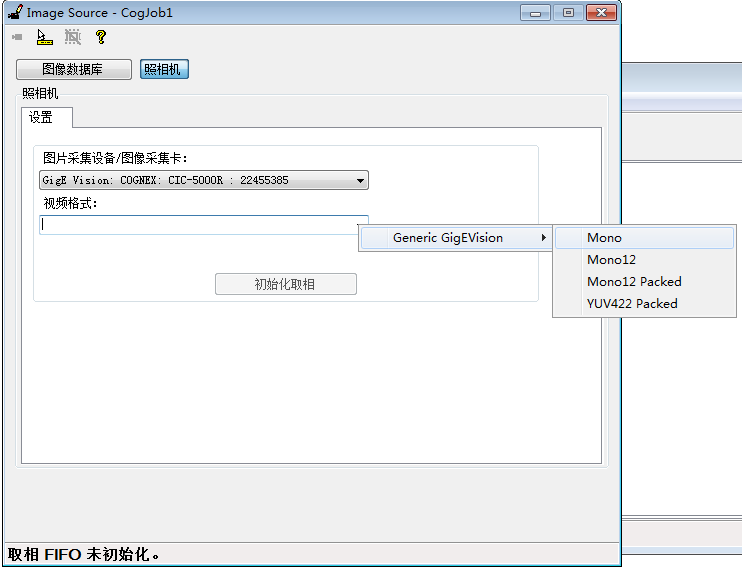

  8. visionpro取像设置
    VisionPro连接GIGE相机设置教程

    VisionPro连接GIGE相机设置教程

    注意选择第一项,8位灰度图。
