VisionPro使用toolgroup工具组创建自定义小工具

重要:本文最后更新于2020-04-24 08:21:18,某些文章具有时效性,若有错误或已失效,请在下方留言或联系代码狗

有人说VisionPro的自由度不够高,我想说,那是他还没理解到精髓。举个例子,现在有一个使用visionpro的项目,桌面程序已经被别人写死,只输出工具块的三个值,分别是outA,outB,outC。现在由于业务调整,需要将outC改成输出判断结果合格与不合格。在不修改程序的情况下,使用visionpro实现功能。

下面以这个例子将一下VisionPro使用toolgroup工具组创建自定义小工具。

创建工具

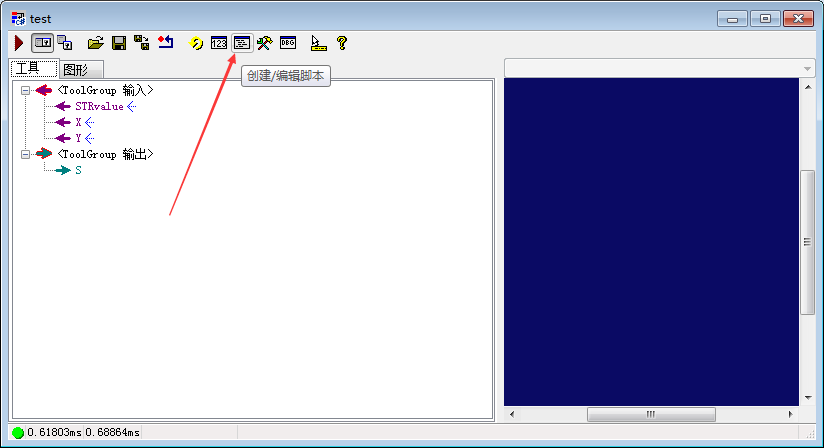

首先在项目原有的visionpro识别流程中,新增一个toolgroup工具,打开它,写脚本。

VisionPro使用toolgroup工具组创建自定义小工具

VisionPro使用toolgroup工具组创建自定义小工具

声明变量

为后面实现,声明必须变量。

private double r;
private String Str,jg;
private object rt;

创建输入输出终端

在工具组脚本中找到Initialize方法,然后在base.Initialize(host)后面写创建终端代码,如下:

base.toolGroup.DefineScriptTerminal(r, "R", true);
base.toolGroup.DefineScriptTerminal(Str, "Str", false);

第一个参数是变量名,第二个参数是终端名,第三个参数控制是输出还是输入,true表示输入,false表示输出。

实现逻辑

GroupRun方法中写你的业务逻辑,这里以上面举得例子为例。

获取终端值

base.toolGroup.GetScriptTerminalData("R", ref rt);

判断逻辑

jg="合格";
double c=2*3.14*(double)rt;
if(c>100){
jg="不合格";
}

设置终端值

 base.toolGroup.SetScriptTerminalData("Str",jg));

保存工具

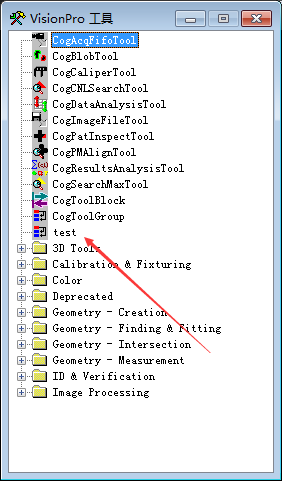

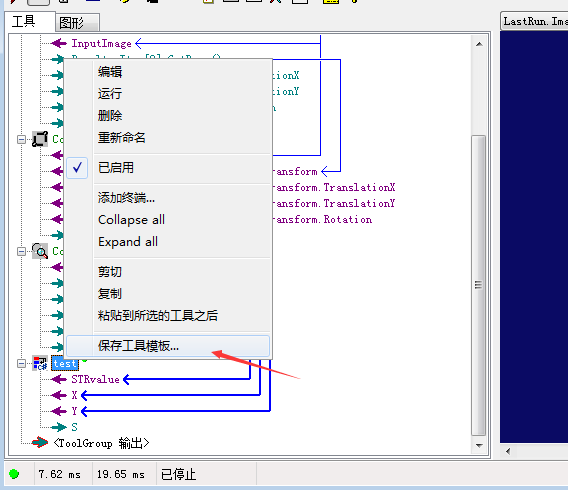

回到visionpro中,右键我们刚刚使用的工具组,重命名为自己喜欢的名字。右键保存模板,然后就可以在工具箱中看到了,下次使用直接拖出来就行了。

VisionPro使用toolgroup工具组创建自定义小工具

VisionPro使用toolgroup工具组创建自定义小工具

VisionPro使用toolgroup工具组创建自定义小工具

VisionPro使用toolgroup工具组创建自定义小工具

最后,回到我们最初的问题,不修改程序,通过visionpro完成我们业务的变化。将上面创建的小工具的输出值,连接到工具块的输入即可。
