VisionPro缺陷检测工具CogPatInspectTool

好久没有更新visionPro的教程了,最近一直在忙别的事情,CogPatInspectTool好像是很久以前一位网友留言给我,让我讲讲的,本来打算直接将脚本的,既然这位网友都说了那就最后再讲讲这个缺陷检测工具CogPatInspectTool。

老规矩,visionPro教程看这里:代码狗VisionPro工业视觉系列教程

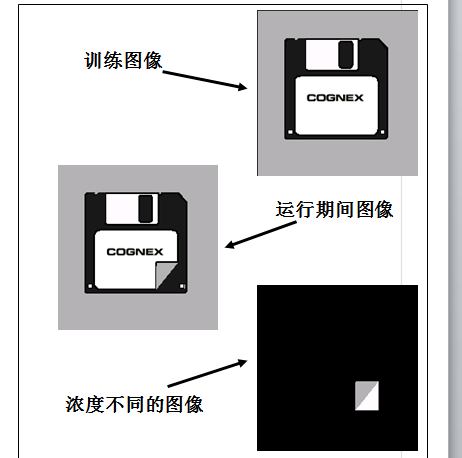

CogPatInspectTool是通过patmax技术进行缺陷探测的,它能将运行期间得到的图片与预期图片之间的任何差别(缺陷)找出来。

比如说一个完整的产品,我们取得它的灰度图作为预期图,再拿一个有缺陷的产品,如毛刺、缺失等,取得灰度图像,这两个图像缺陷部分即不一样的地方表现出来的灰度值是不一样的,CogPatInspectTool工具就能把它找出来。

VisionPro缺陷检测工具CogPatInspectTool

VisionPro缺陷检测工具CogPatInspectTool

一般我们需要查找的位置不是整个图像,所以为了精确查找,节省时间,CogPatInspectTool工具一般与PMAlign工具一同使用,将PMAlign工具工具中的pose传递给CogPatInspectTool工具中的pose即可。

然后将CogPatInspectTool工具处理后的差异图像传递给你需要的工具,比如斑点工具,这样就能准确的找出缺陷位置与缺陷面积大小,更多方法还需要自己体验。

CogPatInspectTool工具的使用方法与PMAlign工具差不多,只是可以多训练几个图片样本而已,并且缺陷查找也多了几个参数,大家可以使用这些参数做一些测试,看看效果以达到快速学习的效果。

感觉很棒!可以赞赏支持我哟~

赞(8) 打赏

评论 5

  1. #3

    你好,请问斑点工具运用在缺陷检测,还运用在什么地方呢?

    请问企鹅企鹅5个月前 (01-24)回复
    • 数量检测,面积筛选等等,工具的使用不能拘泥,要灵活。

      daimadog5个月前 (01-24)回复
  2. #2

    你好,缺陷检测详细使用教程能发我一份吗?

    你好8个月前 (10-11)回复
  3. #1

    你好,这个缺陷检测能在详细些吗?

    你好9个月前 (09-30)回复
    • 可以的,这个工具有点复杂,下次给个完整的使用教程。

      daimadog9个月前 (09-30)回复
×
