OpenCV查找直线函数HoughLines

重要:本文最后更新于2018-11-13 09:21:50,某些文章具有时效性,若有错误或已失效,请在下方留言或联系代码狗

利用 Hough 变换在二值图像中找到直线

CvSeq* cvHoughLines2( CvArr* image, void* line_storage, int method,
                      double rho, double theta, int threshold,
                      double param1=0, double param2=0 );
输入 8-比特、单通道 (二值) 图像,当用CV_HOUGH_PROBABILISTIC方法检测的时候其内容会被函数改变
line_storage
检测到的线段存储仓. 可以是内存存储仓 (此种情况下,一个线段序列在存储仓中被创建,并且由函数返回),或者是包含线段参数的特殊类型(见下面)的具有单行/单列的矩阵(CvMat*)。矩阵头为函数所修改,使得它的 cols/rows 将包含一组检测到的线段。如果 line_storage 是矩阵,而实际线段的数目超过矩阵尺寸,那么最大可能数目的线段被返回(线段没有按照长度、可信度或其它指标排序).
method
Hough 变换变量,是下面变量的其中之一:

  • CV_HOUGH_STANDARD – 传统或标准 Hough 变换. 每一个线段由两个浮点数 (ρ, θ) 表示,其中 ρ 是直线与原点 (0,0) 之间的距离,θ 线段与 x-轴之间的夹角。因此,矩阵类型必须是 CV_32FC2 type.
  • CV_HOUGH_PROBABILISTIC – 概率 Hough 变换(如果图像包含一些长的线性分割,则效率更高). 它返回线段分割而不是整个线段。每个分割用起点和终点来表示,所以矩阵(或创建的序列)类型是 CV_32SC4.
  • CV_HOUGH_MULTI_SCALE – 传统 Hough 变换的多尺度变种。线段的编码方式与 CV_HOUGH_STANDARD 的一致。
rho
与象素相关单位的距离精度
theta
弧度测量的角度精度
threshold
阈值参数。如果相应的累计值大于 threshold, 则函数返回的这个线段.
param1
第一个方法相关的参数:

  • 对传统 Hough 变换,不使用(0).
  • 对概率 Hough 变换,它是最小线段长度.
  • 对多尺度 Hough 变换,它是距离精度 rho 的分母 (大致的距离精度是 rho 而精确的应该是 rho / param1 ).
param2
第二个方法相关参数:

  • 对传统 Hough 变换,不使用 (0).
  • 对概率 Hough 变换,这个参数表示在同一条直线上进行碎线段连接的最大间隔值(gap), 即当同一条直线上的两条碎线段之间的间隔小于param2时,将其合二为一。
  • 对多尺度 Hough 变换,它是角度精度 theta 的分母 (大致的角度精度是 theta 而精确的角度应该是 theta / param2).

函数 cvHoughLines2 实现了用于线段检测的不同 Hough 变换方法. Example. 用 Hough transform 检测线段

/* This is a standalone program. Pass an image name as a first parameter
   of the program.Switch between standard and probabilistic Hough transform
   by changing "#if 1" to "#if 0" and back */
#include <cv.h>
#include <highgui.h>
#include <math.h>

int main(int argc, char** argv)
{
    IplImage* src;
    if( argc == 2 && (src=cvLoadImage(argv[1], 0))!= 0)
    {
        IplImage* dst = cvCreateImage( cvGetSize(src), 8, 1 );
        IplImage* color_dst = cvCreateImage( cvGetSize(src), 8, 3 );
        CvMemStorage* storage = cvCreateMemStorage(0);
        CvSeq* lines = 0;
        int i;
	IplImage* src1=cvCreateImage(cvSize(src->width,src->height),IPL_DEPTH_8U,1);

	cvCvtColor(src, src1, CV_BGR2GRAY);
        cvCanny( src1, dst, 50, 200, 3 );

        cvCvtColor( dst, color_dst, CV_GRAY2BGR );
#if 1
        lines = cvHoughLines2( dst, storage, CV_HOUGH_STANDARD, 1, CV_PI/180, 150, 0, 0 );

        for( i = 0; i < lines->total; i++ )
        {
            float* line = (float*)cvGetSeqElem(lines,i);
            float rho = line[0];
            float theta = line[1];
            CvPoint pt1, pt2;
            double a = cos(theta), b = sin(theta);
            if( fabs(a) < 0.001 )
            {
                pt1.x = pt2.x = cvRound(rho);
                pt1.y = 0;
                pt2.y = color_dst->height;
            }
            else if( fabs(b) < 0.001 )
            {
                pt1.y = pt2.y = cvRound(rho);
                pt1.x = 0;
                pt2.x = color_dst->width;
            }
            else
            {
                pt1.x = 0;
                pt1.y = cvRound(rho/b);
                pt2.x = cvRound(rho/a);
                pt2.y = 0;
            }
            cvLine( color_dst, pt1, pt2, CV_RGB(255,0,0), 3, 8 );
        }
#else
        lines = cvHoughLines2( dst, storage, CV_HOUGH_PROBABILISTIC, 1, CV_PI/180, 80, 30, 10 );
        for( i = 0; i < lines->total; i++ )
        {
            CvPoint* line = (CvPoint*)cvGetSeqElem(lines,i);
            cvLine( color_dst, line[0], line[1], CV_RGB(255,0,0), 3, 8 );
        }
#endif
        cvNamedWindow( "Source", 1 );
        cvShowImage( "Source", src );

        cvNamedWindow( "Hough", 1 );
        cvShowImage( "Hough", color_dst );

        cvWaitKey(0);
    }
}

这是函数所用的样本图像:

OpenCV查找直线函数HoughLines

OpenCV查找直线函数HoughLines

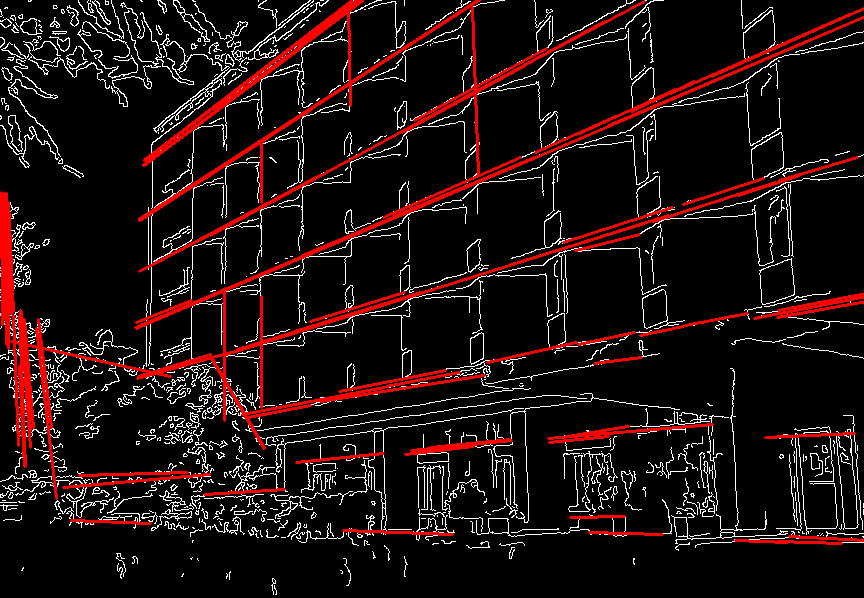

下面是程序的输出,采用概率 Hough transform (“#if 0” 的部分):

OpenCV查找直线函数HoughLines

OpenCV查找直线函数HoughLines
