Vision Pro视觉工具介绍五 CogCaliperTool

前面介绍了康耐视visionPro视觉工具中的找圆工具CogFindCircleTool,经过前面的学习咱们现在应该能轻松的找到一张图像中的圆,并测出圆的大小与圆所在图像的坐标。也应该明白了visionPro视觉软件的一些基本操作,有了前面的基础,在以后学习其它工具的时候,也会更加简单。

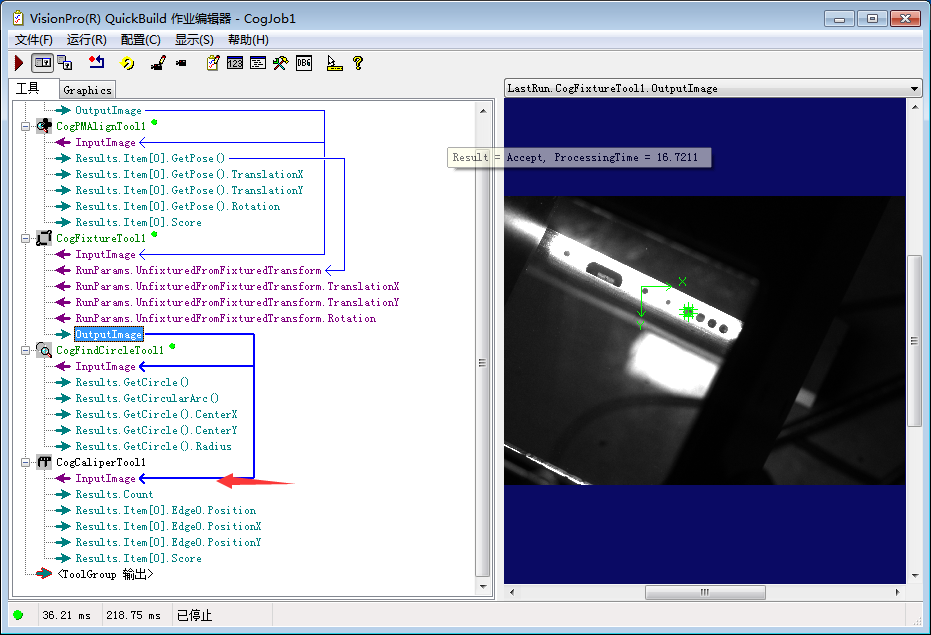

今天讲第二个常用工具,卡尺Caliper。依旧打开昨天的工程,并在工具箱中拖拽一个CogCaliperTool工具到流程的最后。如下图:

visionPro工业视觉教程

visionPro工业视觉教程

注意我们工具使用的图像是加过坐标系的图像。

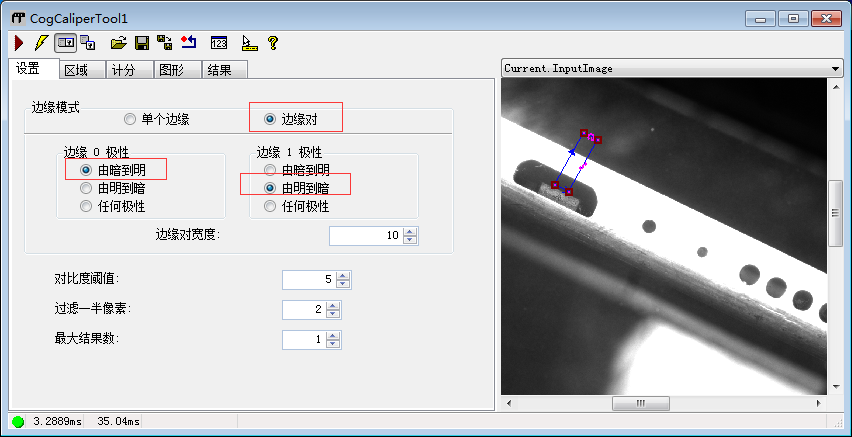

第二步,双击工具进入编辑。将单个边缘改为边缘对,并将卡尺大小方向调整好,极性是指按照卡尺实心箭头所指方向,明暗变化。

visionPro工业视觉教程

visionPro工业视觉教程

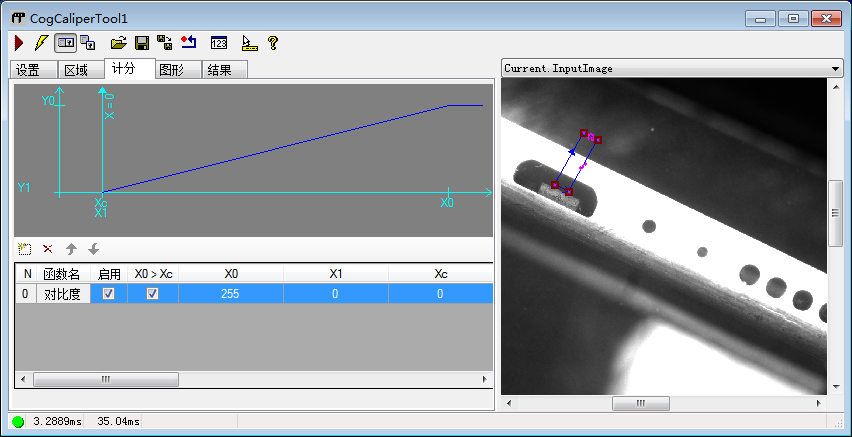

第三步,现在运行是找不到结果的,因为这张图最明显的变化是对比度的改变,所以在计分选项卡中修改函数,改成对比度。

visionPro工业视觉教程

visionPro工业视觉教程

visionPro工业视觉教程

visionPro工业视觉教程

最后点击运行,然后在右边的结果图像中看看运行结果。

关注本系列工业视觉教程代码狗与你共同进步。

感觉很棒!可以赞赏支持我哟~

赞(11) 打赏

评论 2

  1. #1

    请问边缘对宽度是指什么

    stageboy4周前 (08-20)回复
    • 应该是使用计分方式时需要指定的预期宽度

      代码狗4周前 (08-20)回复
×
