Vision Pro视觉工具介绍一 image source

重要:本文最后更新于2018-01-22 12:53:34,某些文章具有时效性,若有错误或已失效,请在下方留言或联系代码狗

教程使用的是visionPro X64 8.2中文版,这个版本带有紧急许可证,方便大家学习。下载地址在文章最后会贴上,需要的朋友可以去下载,或者自己去康耐视官网下载。

image source顾名思义,图像资源。为何叫图像不叫图片,因为它既可以载入图片,也可以通过相机获取图像。它在visionPro视觉工具中的作用是非常重要的,有它我们才能得到图片,才能进行下面的操作。

第一步。打开visionPro软件

visionpro 工业视觉教程

visionpro 工业视觉教程

第二步,点击job1进入流程编辑。

visionpro 工业视觉教程

visionpro 工业视觉教程

第三步,点击image source进入工具编辑。

visionpro 工业视觉教程

visionpro 工业视觉教程

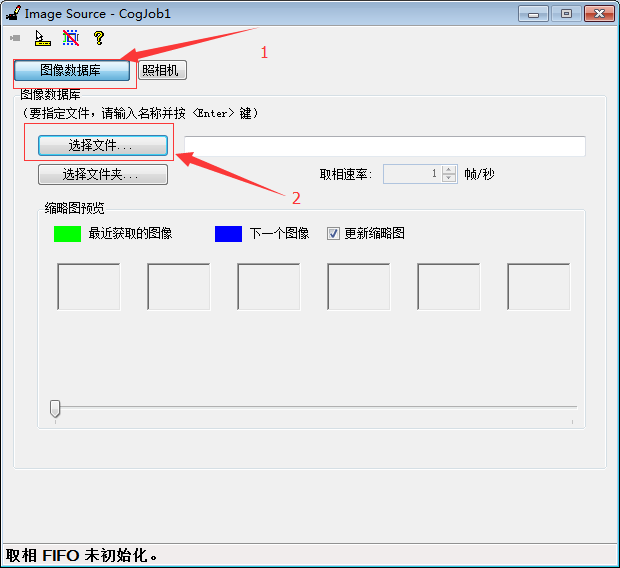

我们这里没有连接相机,所以选图像数据库,点击选择文件,在弹出的对话框中选择一张图片。

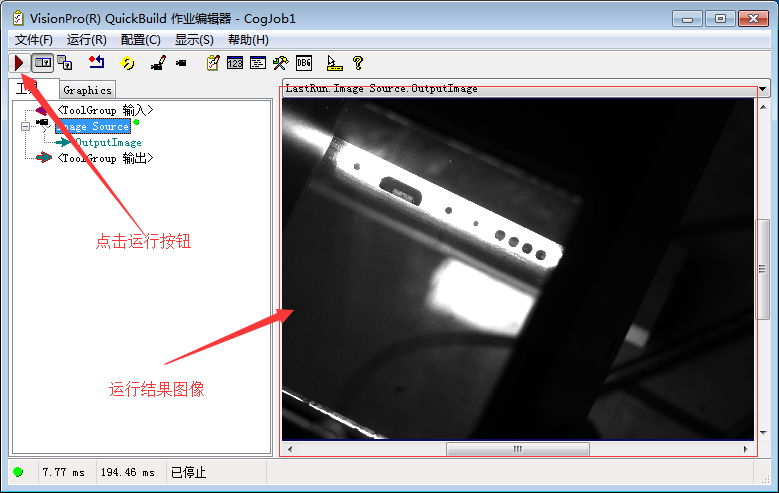

第四步,关闭该窗口,回到流程编辑界面。点击运行按钮,运行观察效果。

visionpro 工业视觉教程

visionpro 工业视觉教程

到此图像资源成功载入了图像识别流程中,大家可以看到image source下面有个outputimage,很明显它是将image source中的图像资源传出到其它工具中。至于如何使用请看代码狗以后的教程。

感觉很棒!可以赞赏支持我哟~

64 打赏

评论 (7)

登录后评论
楼主你好,image source的曝光时间通过代码能改吗?
不要用image source,建议使用CogAcqFifoTool,参考文章https://www.daimadog.com/6652.html
楼主你好,但是我在实际中发现,ImageSource我用的自由运行,运行速度很快。CogAcqFifoTool这个我用自由运行,采集到的图像不是最新图像,然后在JOB脚本里面刷新FIFO,运行时间200ms左右,把触发模式用手动还是感觉很慢,也要200MS左右。这个怎么回事?搞了好几天了实在没办法了。
关于速度方面的没研究过,一般500W相机SDK采图都要几十到100毫秒,用vp的工具应该会更慢一些。要速度建议你用相机SDK采图。
狗哥你好,最近需要使用彩色相机,彩色相机使用有什么区别或特备注意的点?
要看你的目的了,某些工具只能使用灰度图,所以需要使用图片转换工具转换一下。
狗哥你好,最近需要使用彩色相机,黑白相机使用有什么区别或特备注意的点?
